Arkib bagi Kategori ‘Objek 3D’

Saya sedang memikirkan rekabentuk bagaimana untuk membuat kandang penyembelihan yang memudahkan para penternak tidak memerlukan tenaga yang ramai untuk menyembelih seekor lembu.Berikut adalah bentuk-bentuk yang telah dihasilkan : -

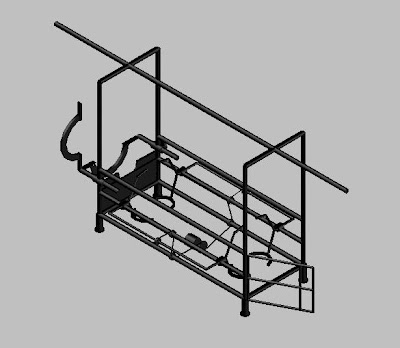

IDEA 1

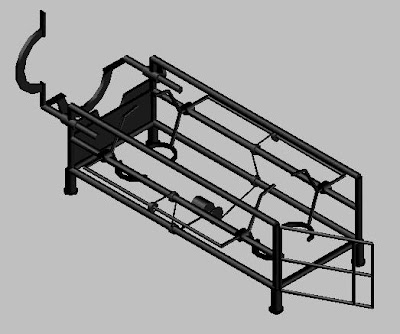

IDEA 2

IDEA 3

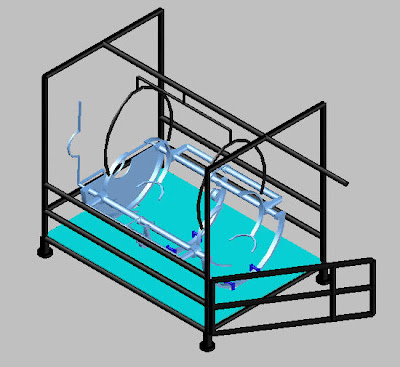

IDEA 4

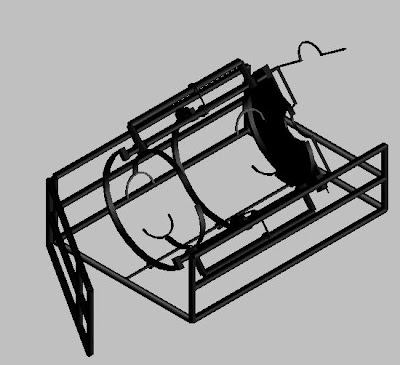

IDEA 5

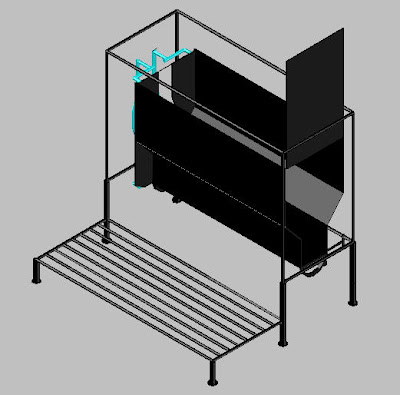

IDEA 6

Ini hanyalah idea rekabentuk sahaja..Jika kita fikirkan kos untuk membuat tempat penyembelihan ini memerlukan kos yang tinggi.Jadi penternak mungkin tidak mampu untuk membeli.Lagi murah jika dihantar ke pusat penyembelihan sahaja jika mereka ingin menyembelih banyak lembu..

Baca Kiriman Penuh »

Melukis Objek 3 Dimensi

Untuk melukis objek 3 Dimensi, anda perlu tahu bagaimana untuk menjadikan polyline kepada 3D, penggunaan toolbar solids, serta tahu mengubah kedudukan paksi x,y dan z.

Ini adalah lukisan yang kita hendak bina dan ikuti langkah-langkah dibawah dengan berpandukan dimensi pada lukisan ini.

Mari kita lihat video ini dan saya akan tunjukkan langkah untuk melukis objek tersebut.

Langkah pertama untuk memulakan lukisan anda ialah :

  1. Ubahkan kedudukan paksi 2D kepada 3D iaitu dengan memilih SE Isometric pada view toolbar.
  2. Kemudian lukis polyline tapak.(boleh rujuk pada rajah dimensi yang saya lampirkan)
  3. Cantumkan ketiga-tiga blok yang telah dibina.
  4. Bina silinder dengan memilih bentuk silinder pada solids toolbar.(pastikan anda mengubah kedudukan paksi x,y dan z pada kedudukan yang betul supaya silinder tersebut dapat berada pada kedudukan yang dikehendaki).
  5. Selepas itu, cantumkan keempat-empat blok tadi dengan memilih union.
  6. Setelah blok tadi dicantumkan menjadi satu, bina silinder kecil pada cantuman bulatan dan blok tadi.
  7. Kemudian, pilih subtract dan pilih cantuman blok tadi, kemudian Enter.Pilih silinder kecil pula dan tekan Enter sekali lagi.Anda akan dapati blok tadi akan menghasilkan satu lubang.Pilih Flat Shade pada Shade Toolbar untuk mengubah pandangan 3 Dimensi .
  8. Ubah kedudukan paksi x,y dan z sekali lagi untuk membuat bulatan pada atas blok pula.
  9. Ulangi langkah 7 untuk menghasilkan lubang pada blok tersebut.
  10. Akhir sekali, bina fillet iaitu 4mm pada bucu-bucu yang dikehendaki.Klik pada fillet.Masukkan radius dan klik pada garisan tersebut.
  11. Maka siaplah sudah objek 3 Dimensi anda.

Baca Kiriman Penuh »

Lukisan 3 Dimensi

Ini adalah salah satu contoh gambarajah objek 3 dimensi yang menggunakan perisian AutoCAD. Kita akan sama-sama membuat semula lukisan ini langkah demi langkah serta saya akan tunjukkan kepada anda bagaimana untuk membuat lubang seperti di dalam gambarajah yang saya tunjukkan ini. Saya akan terangkan bagaimana untuk membuat lukisan 2 dimensi dalam post saya yang akan datang.

Baca Kiriman Penuh »
